安徽电气设备之高压动态无功补偿产品概述
发布时间：2025-10-03 来源：合肥仁楷智能 浏览次数：8高压动态无功补偿产品概述
1、高压动态无功补偿装置补偿分为系统补偿和负荷补偿两种方式。其中系统补偿主要是针对输配电电网,调节电网电压,提高电能质量;负荷补偿主要是针对电力用户终端的无功进行补偿,提高用户的功率因数。
2、SVG技术采用新-代电力电子元器件, 采用交流-直流-交流的方式,加配置的移相变压器,和现代计算机控制技术实现动态的计算、控制和补偿,装置具有输出谐波含量低,响应速度快、可靠性高的特点,完全不同与传统的固定式电容器补偿及采用晶闸管控制的SVC补偿装置。
3、SVG产 品的技术先进,是当今无功补偿领域最新技术的代表,属于灵活柔性交流输电系统( FACTS )的重要组成部分。

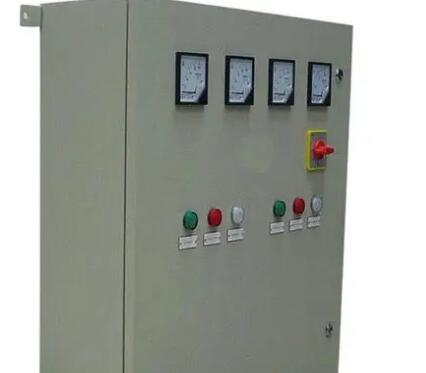

高压动态无功补偿
4、SVG本身不节约有功功率,而是通过补偿无功功率,对于用户负荷主要是提高功率因数,减少客户因为功率因数低需要支付的巨额罚款(力率电费) , 同时提高电力设备的出力;对于电力系统主要是降低线损,稳定电网电压。
5、SVG装置使用后,可去除原来使用的大量电容和电感装置,直接采用动态补偿。
6、SVG装置采用计算机跟踪技术,可控制和消除电网上的大量谐波,降低注入电网谐波含量,达到国标要求。
7、用户原有的SVC及固定电容器也可视将来现场SVG技术升级的情况，保留或拆除。
我公司产品采用基于瞬时无功功率理论的无功电流检测方式,逆变主电路采用IGBT组成的H桥功率单元级联拓扑结构,并辅助以小容量储能元件。它由几个电平台阶合成阶梯波以逼近正弦输出电压,这种逆变器由于输出电压电平数的增加,使得输出波形具有更好的谐波频谱,并且每个开关器件所承受的电压应力较小,不需要均压电路，可避兔大dv/dt所导致的各种问题。因此这种逆变器可称为“完美无谐波”变流器。
性能特点
SVG的基本原理是利用可关断大功率电力电子器件(如IGBT )组成自换相桥式电路,经过电抗器并联在电网上,适当地调节桥式电路交流侧输出电压的幅值和相位,或者直接控制其交流侧电流,就可以使该电路吸收或者发出满足要求的无功电流,实现动态无功补偿的目的。
主要功能
（1）维持受电端电压,加强系统电压稳定性;
（2）补偿系统无功功率,提高功率因数,降低线损,节能降耗;
（3）抑制电压波动和闪变;
（4）抑制三相不平衡。
