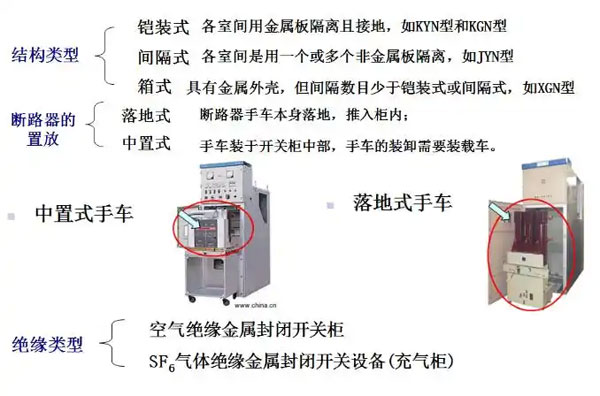

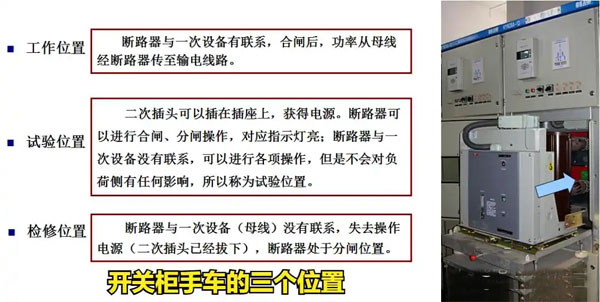

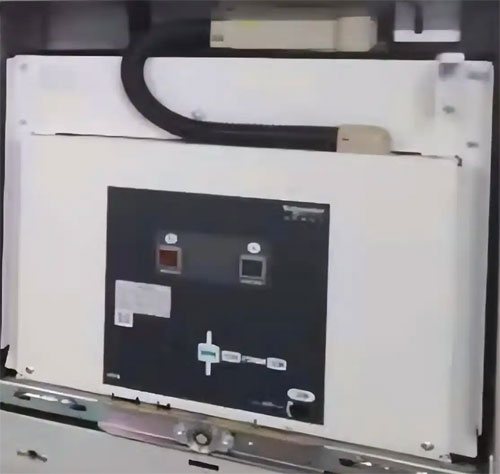

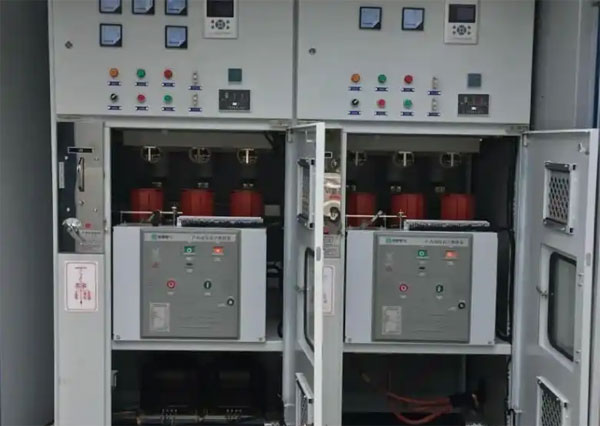

在断路器室内安装了特定的导轨,供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板(活门)安装在手车室的后壁上。手车从试验位置移动到工作位置过程中,隔板自动打开,反方向移动手车则完全复合,从而保障了操作人员不触及带电体。
断路器按灭弧介质可分为:·
·油断路器。又分为多油断路器和少油断路器。它们都是触头在油中开断、接通,用变压器油作为灭弧介质。
·压缩空气断路器。利用高压力压缩空气来吹灭电弧的断路器。
·SF6断路器。利用SF6气体来吹灭电弧的断路器。
·真空断路器。触头在真空中开断、接通,在真空条件下灭弧的断路器。
·固体产气断路器。利用固体产气材料,在电弧高温作用下分解出的气体来熄灭电弧的断路器。
·磁吹断路器。在空气中由磁场将电弧吹入灭弧栅中,使之拉长、冷却而熄灭电弧的断路器。

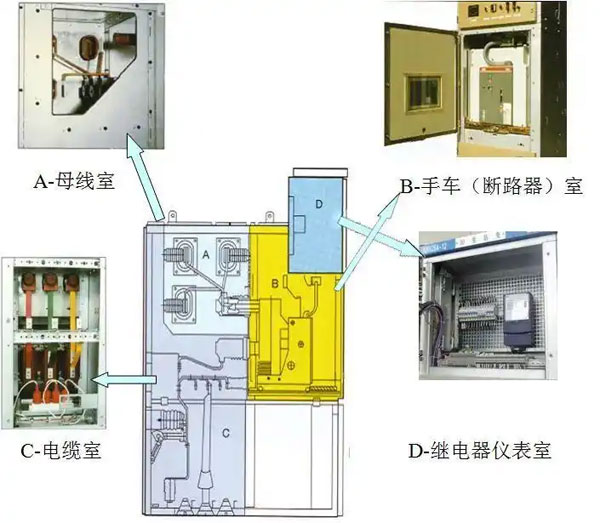

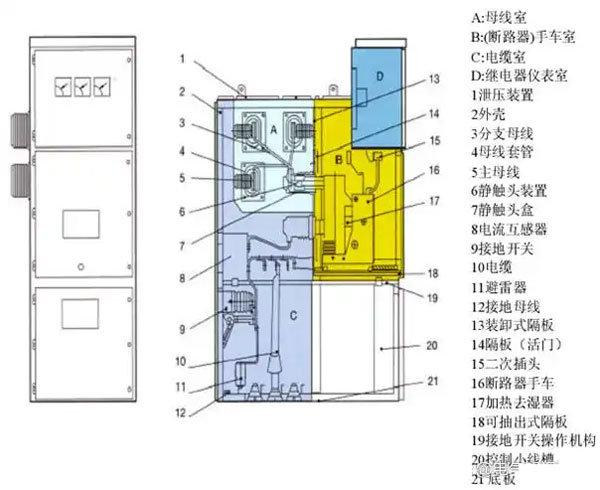

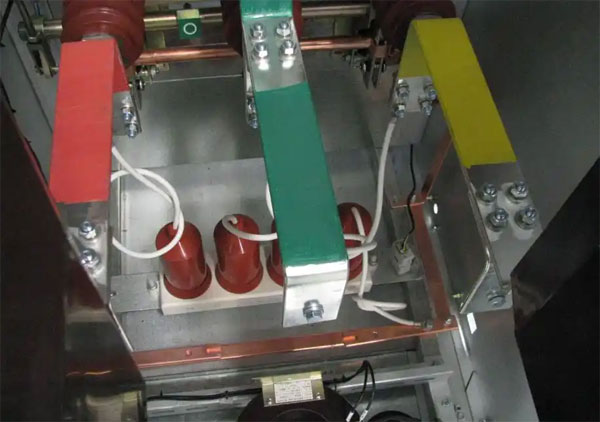

C电缆室:
电缆室内可安装电流互感器、接地开关、避雷器(过电压保护器)以及电缆等附属设备,并在其底部配制开缝的可卸铝板,以确保现场施工的方便。
D继电器仪表室:

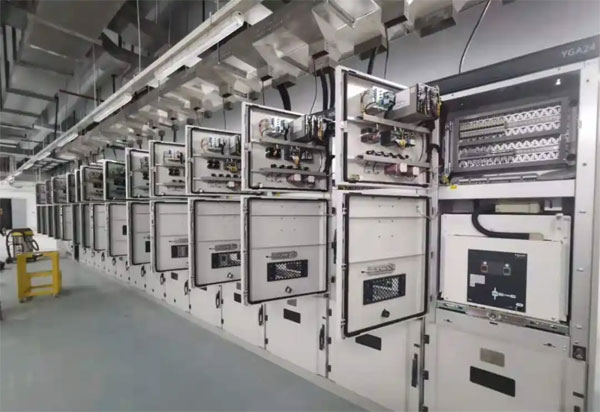

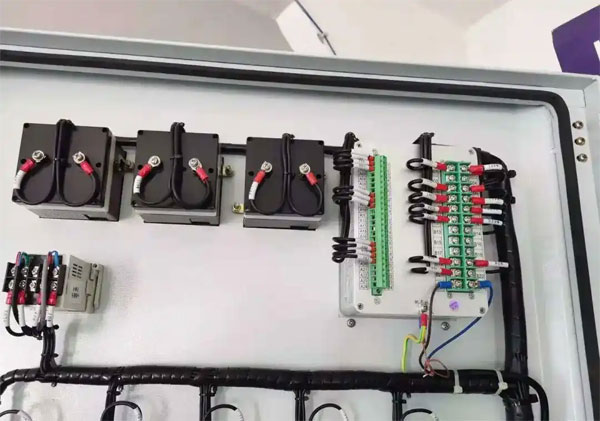

继电器室的面板上,安装有微机保护装置、操作把手、保护出囗压板、仪表、状态指示灯(或状态显示器)等;继电器室内,安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流),以及特殊要求的二次设备。
☛ 安全 “黑科技”:联锁装置:

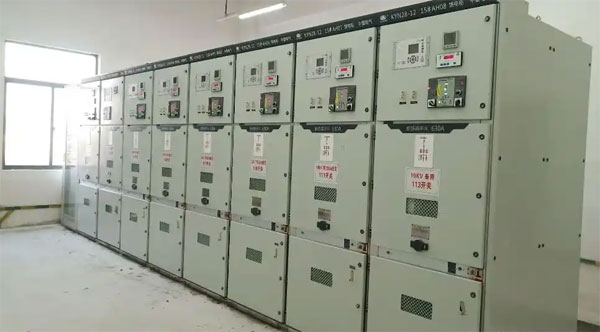

开关柜具有可靠的联锁装置,满足五防的要求,切实保障了操作人员及设备的安全。
a、仪表室门上装有提示性的按钮或者转换开关,以防止误合、误分断路器。
b、断路器手车在试验位置或工作位置时,断路器才能进行合分操作,而在断路器合闸后,手车无法移动、防止了带负荷误推拉手车。
c、仅当接地开关处在分闸位置时,断路器手车才能从试验/检修位置移至工作位置。仅当断路器手车处于试验/检修位置时,接地开关才能进行合闸操作。这样实现了防止带电误合接地开关,以及防止接地开关处在闭合位置时分合断路器。

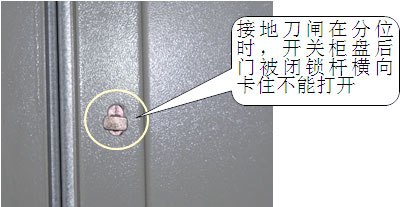

d、接地开关处于分闸位置时,开关柜下门及后门都无法打开,防止了误入带电间隔。
e、断路器手车在试验或工作位置,没有控制电压时,可实现仅能手动分闸不能合闸。
f、断路器手车在工作位置时,二次插头被锁定不能拔出。
g、各柜体间可实现电气联锁。

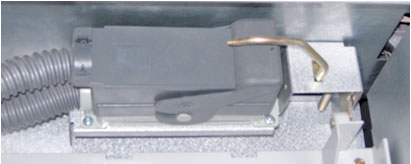

h、开关设备上的二次线与断路器手车上的二次线的联络是通过手动二次插头来实现的,二次插头的动触头通过一个尼龙波纹收缩管与断路器手车相连,二次静触头座装设在开关柜手车室的右上方。断路器手车只有在试验、断开位置时,才能插上和解除二次插头,断路器手车处于工作位置时由于机械联锁作用,二次插头被锁定,不能被解除。
