非标设备电气设计规范（七） 操作面板设计规范
发布时间：2025-10-27 来源：合肥仁楷智能 浏览次数：58
在设备组成中，操作面板作为人机交互的接口，是设备必备组件。作为人机交互的接口，对人机工程学就有一定的要求，因此，本章节除了经验总结和相关标准外，还引入了部分人机工程学的一些文章，具体阐述如下：
7.1、通用要求
操作面板的操作器件应按照GB 18209/IEC 61310尽可能选择、安装和标识或者编码。
应使疏忽操作的可能性降到最低，例如：器件的定位，合适的设计，提供附加保护措施。
操作面板部件位置应考虑人机工程学原则。
---------上述引自GB/T 5226.1-2019_10.1.1
7.2、 位置和安装
机器外部控制装置的安装与位置应易于维修且尽可能避免来自外界的损害。
手动控制器件的操作器选择与安装应符合：
(1) 位于0.6m以上，且操作者工作地点易于触及的位置；
(2) 不可使操作者处于危险的情况；
(3) 降低意外操作的可能性。
---------上述引自GB/T 5226.1-2019_10.1.2
在人立姿状态下，人手触及区域为840mm~1790mm，操作部件尽可能在此范围内。
手可及范围与操作划分将控制柜操作面板划分为三个区域，如表1：按钮及操作显示屏尽量排布在精确操作区，【此表是按照中国人的体型而做的出口欧美区域的可能需要稍加调整】。

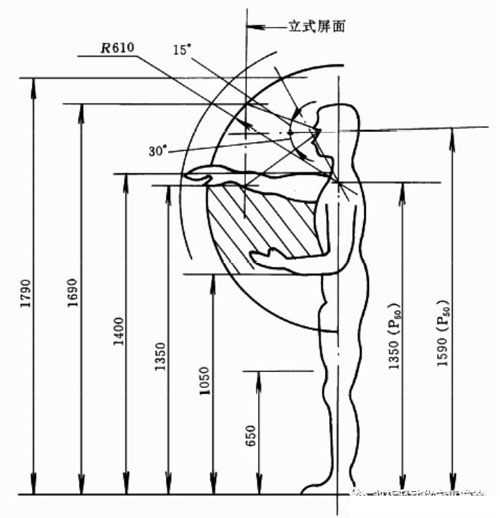

立姿(含单膝跪姿)控制面板前最大作业范围
【表一 ：立式屏手操作区划分】
---------上述引自DL/T 575.3-1999_5
配置操纵器数量较多时应成组排列，功能相关的操纵器，显示器应集中安放，对有操作顺序关系的操纵器应由左向右(横向排列时)或自上而下(纵向排列时)的顺序进行排列。与操纵器功能有关的显示器应按功能性质相邻安排，而且操纵器应配置在显示器的下侧或右侧，以避免操作时手臂挡住观察显示器的视线。分组排列时各组之间的轮廓界限应采用对比较鲜明的颜色、图案或线条框格加以区分以便识别。

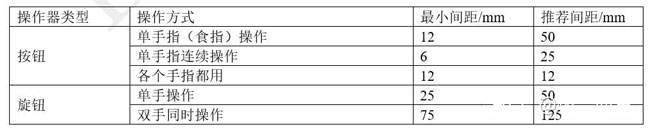

按钮安装时，相邻按钮的内侧间距可按照下表（非强制）：
---------上述引自GB/T 14775-1999_5.3
可尽量减小按钮间的尺寸，以缩减视野范围。
按钮指示灯倾斜安装时，与水平面的倾角不宜小于30°
多按钮多操作屏排列优先水平，兼顾垂直，尽可能满足水平后再向垂直延伸
-----上述引自赵鹏睿.《电气控制柜的人机工程学评价与设计》
7.3、 颜色设计规则
7.3.1、按钮、带灯按钮
启动/接通操作部件的颜色应该为白、灰、黑或者绿色，优先白色，不能使用红色。
急停和紧急断开操作部件（包括电源切断开关）应使用红色。急停按钮和紧急断开操作部件的周围衬托色应为黄色。红色操作部件和黄色衬托色的组合应只用于紧急操作装置。
停止/断开操作部件应使用黑/灰或者白色，优先使用黑色。不允许使用绿色。允许使用红色，但靠近紧急操作部件不宜使用红色。
作为启动/接通与停止/断开交替操作的操作部件的颜色优先为白、灰或者黑色，不允许使用红黄绿。
对于按动它们即引起运转而松开它们则停止运转的操作部件，其优先选择颜色为白、灰或者黑色，不允许用红黄绿。
复位按钮应为蓝、白、灰或者黑色。如果他们还用于停止/断开按钮，最好使用白、灰或者黑色，优先选用黑色，但是不允许使用绿色
黄色供异常条件使用，例如：在异常加工情况或者自动循环中断时间中。
---------上述引自GB/T 5226-2019_10.2.1
7.3.2、指示灯

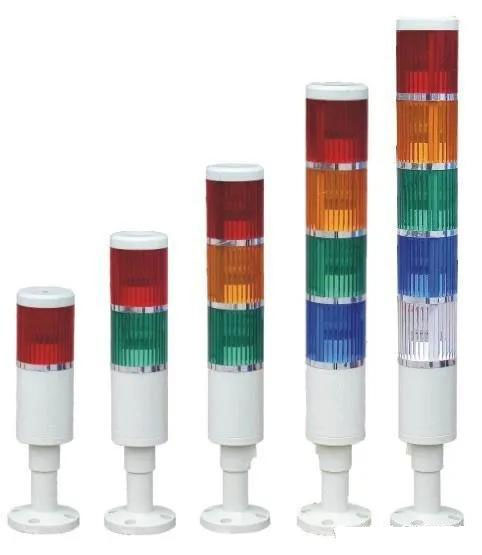

机械上指示塔台适用的颜色自顶向下依次为红、黄、蓝、绿和白色。
指示灯的颜色及其相对于机械状态的含义如下表：
---------上述引自GB/T 5226-2019_10.3.2
