科普：空气开关过热保护、过流保护和欠压保护介绍
发布时间：2025-10-26 来源：合肥仁楷智能 浏览次数：52

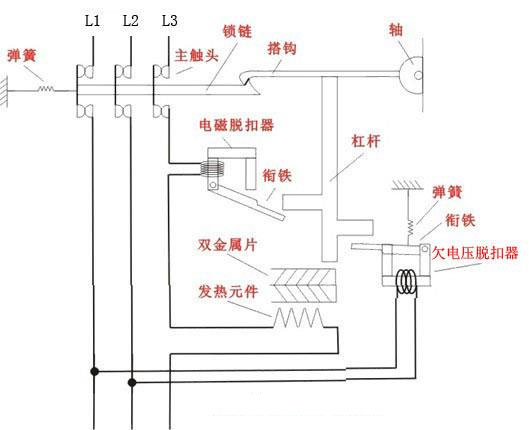

空气开关也称为断路器，断路器在电路中作接通、分断和承载额定工作电流，空气开关在线路和电动机发生过载、短路、欠压、过压的情况下进行可靠的保护，空气开关是电气控制回路最常见元件，它有很高的分断能力和限流能力。本文对空气开关过热保护、过流保护和欠电压保护原理做详细说明。
空气开关过热保护
空气开关过电流保护用到热胀冷缩的原理。
公式：U=I×R，即电压=电流×电阻
U代表电压，单位：伏 ； I代表电流，单位：安培；R代表电阻，单位：欧姆。
它们之间的关系是U=I×R，当用电设备过多（相当于电阻并联），会导致路端电阻减少。但电压是保持在AC220V或AC380V的稳定压，所以根据公式U=I×R 可知回路中电流变大，电流增大会产生大量的热，同时空气开关中的空气也开始膨胀。因为在有限的空间里空气膨胀带来一种推力，当推力达到足够大时会把空气开关推成断路。就是我们说的空气开关跳闸了。
空气开关过流保护
当线路发生短路或严重过载电流时，短路电流超过空气开关瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将空气开关三副主触头分断，切断用电设备电源。
空气开关欠压保护
电压正常时，电磁吸力吸住衔铁，空气开关主触头闭合。电压严重下降或断电时，电磁吸力释放，衔铁在弹簧力的作用下向上并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将空气开关三副主触头分断，切断用电设备电源。
空气开关过热保护
空气开关过电流保护用到热胀冷缩的原理。
公式：U=I×R，即电压=电流×电阻
U代表电压，单位：伏 ； I代表电流，单位：安培；R代表电阻，单位：欧姆。
它们之间的关系是U=I×R，当用电设备过多（相当于电阻并联），会导致路端电阻减少。但电压是保持在AC220V或AC380V的稳定压，所以根据公式U=I×R 可知回路中电流变大，电流增大会产生大量的热，同时空气开关中的空气也开始膨胀。因为在有限的空间里空气膨胀带来一种推力，当推力达到足够大时会把空气开关推成断路。就是我们说的空气开关跳闸了。
空气开关过流保护
当线路发生短路或严重过载电流时，短路电流超过空气开关瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将空气开关三副主触头分断，切断用电设备电源。
空气开关欠压保护
电压正常时，电磁吸力吸住衔铁，空气开关主触头闭合。电压严重下降或断电时，电磁吸力释放，衔铁在弹簧力的作用下向上并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将空气开关三副主触头分断，切断用电设备电源。
