安徽配电柜电气控制电路如何安装和配线？
发布时间：2025-11-21 来源：合肥仁楷智能 浏览次数：33

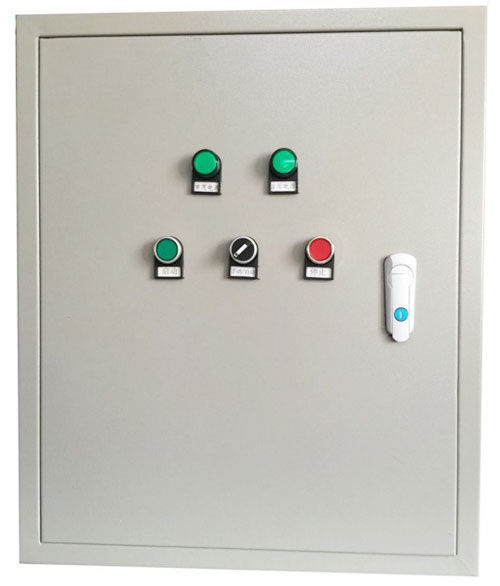

电气柜就是配电柜。配电柜的作用是配电控制将电能分配到各个负荷部位，及在电路短路、过载和漏电时进行断电保护。配电柜的常见种类有固定面板式配电柜、防护式配电柜、抽屉式配电柜和动力照明配电柜等。那么配电柜电气控制电路如何安装和配线?下面由合肥仁楷智能设备厂家为大家介绍：
一、固定元器件
各元件的位置应排列整齐、均匀，间距合理，便于更换元件。紧固时要用力均匀，紧固程度适当，防止用力过猛而损坏元件。
1、安装空气开关
一般都是导轨式安装，将空气开关底部斜向上卡在导轨下边沿，用力上提后前压，将空气开关卡在导轨上。拆卸时，先断开空气开关前级总电源开关，拆除空气开关上的接线并妥善处理，开关下部有一个拉片，插上螺刀向下扳一下就能从导轨上取下。
2、安装交流接触器
接触器一般应安装在垂直面上，倾斜度不得超过5°。对有散热孔的接触器，散热孔应放在上下位置，以利于散热。
3、安装按钮
固定时按钮盒的穿线孔应朝下，便于接线。
二、板前配线安装
板前配线时应遵循以接触器为中心，由里向外，由低至高，先安装控制电路(贴底板走)，再安装主电路(架空)的原则，工艺要求如下：
1、必须按图施工，根据接线图布线。
2、布线的通道要尽可能少，同路并行导线按主、控电路分类集中，单层密排，紧贴安装板。
3、布线要横平竖直，分布均匀，改变走向时应垂直改变。
4、同一平面的导线应高低一致和前后一致，不能交叉。对于非交叉不可的导线，应在接线端子引出时，就水平架空跨越，但必须合理走线。
5、布线时严禁损伤线芯和导线绝缘。
6、导线与接线端子连接时，不压绝缘层、不反圈及不露铜过长。
7、要在每根剥去绝缘层的导线上套号码管，且同一个接线端子只套一个号码管。编号应顺着号码管的方向自下而上编写，其文字方向由左向右。
8、导线与FU、SB接线端子连接时要先做成羊眼圈，导线应全部固定在垫圈之下，不能出现小股铜线分叉在接线端子之外的现象。
三、外围设备配线安装
外围设备与板上元件的连接时，必须通过接线端子XT对接。
安装连接按钮，按照导线号与接线端子XT的下端对接。
安装电动机，连接电源连接线及金属外壳接地线，编好号后按照导线号与接线端子XT的下端对接。
连接三相电源插头线。将三相电源线的两端分别编好号，一端与三相电源插头相连，另一端按号码与接线端子XT的下端相连。连接三相电源插头时，要注意接地线必须接接地端子，同时接地线不能与相线对调，否则会出现安全事故。
