设置电弧故障保护器的标准及电弧故障保护器接线形式
发布时间：2025-12-05 来源：合肥仁楷智能 浏览次数：199近日合肥某工程师在做酒店电气设计时，被图审老师提出要按当地地标DB37 T2863-2016修改增加电弧故障保护器(AFDD)。电工基础栏目编整理了资料，合肥仁楷智能结合电弧故障保护器的标准解答使用电弧故障保护器的原因及电弧故障保护器接线形式方面的问题。

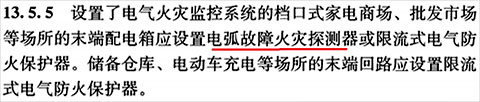

GB51348-2019《民用建筑电气设计标准》13.5.5条：
2、某厂家电弧故障保护器接线形式
关于电弧故障的标准
◆ 国家标准GB/T31143《电弧故障保护电器(AFDD)的一般要求》也对电弧故障保护装置提出要求，对规范产品生产起到重要作用。

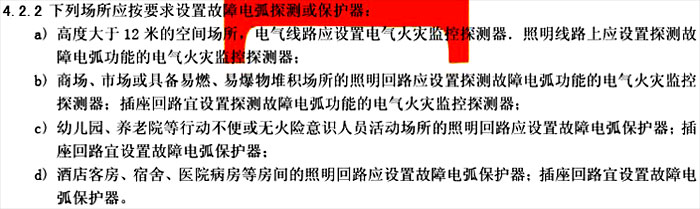

◆ DB37 T2863-2016《电气火灾监控系统设计、施工及验收规范》这本山东地方标准中4.2.2条规定：
简言之，人员密集场所+有可燃物的房间需设置AFDD，设置部位为照明和插座回路。
为何使用电弧故障保护器

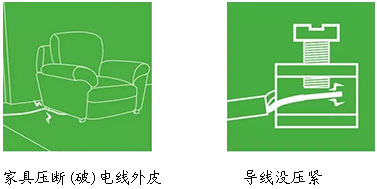

由于电弧引起的火灾占火灾比例相当大的。下边列出两种常见的可以产生电弧的场景。
电弧故障保护器具体接线形式

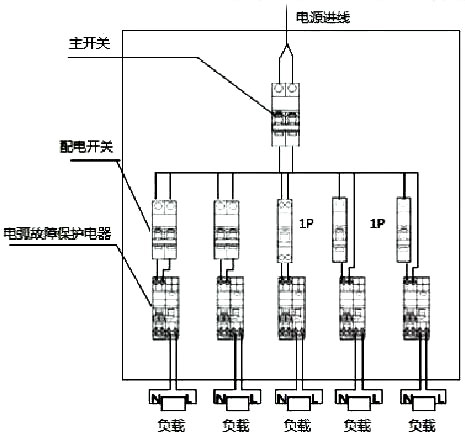

1、安徽地方标准做法

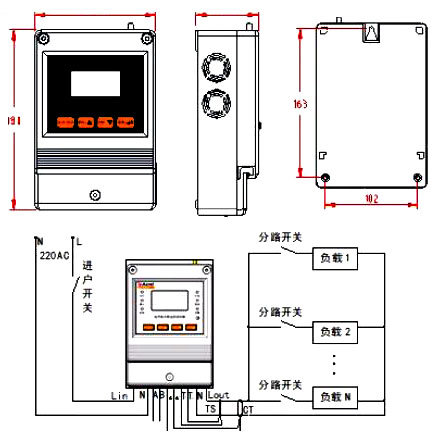

2、某厂家电弧故障保护器接线形式
关于电限流式保护器标准
1、DGJ08-2048-2016《民用建筑电气防火设计规程》中的要求：第5.4.8条电气防火限流式保护器应应满足现行国家标准《电气火灾监控系统》GB14287.6中相关规定；租售式商场商铺、批发市场、集贸市场、甲乙丙类危险器库房等场所的末端配电箱应设置电气防火限流式保护器；幼儿园、老年人建筑、集中宿舍及电动车充电站等场所的末端配电箱宜设置电气防火限流式保护器。
2、DB11/791-2011《北京市地方标准 文物建筑消防设施设置规范》中要求：第9.2.1条 文物建筑内的低压配电线路应设置电气火灾监控系统，其产品应符合GB14827的要求。重要用电设备的电源接入处宜设置限流式断路保护装置。
3、电弧故障保护器接线形式
电弧故障保护器应设置在末端配电箱的进线开关下侧，其额定电流值应与进线回路保护开关一致；
