室外路灯采用TN-S系统还是TT系统？
发布时间：2026-01-29 来源：合肥仁楷智能 浏览次数：51关于室外路灯采用TN-S系统还是TT系统？合肥仁楷智能装备有限公司给出参考答案，供大家参考、学习，也为景观照明设计、建设提供借鉴和帮助。
室外路灯采用TN-S系统还是TT系统？
①如果配电变压器高压侧系统是中性点直接接地或经低电阻接地，室外路灯可采用TN-S接地系统。
②如果配电变压器高压侧系统为小电流接地系统，且室外路灯未采取总等电位联结措施的，一定要采用 TT接地系统。
图1 高压为小电流接地、低压为TN-S系统
如图1所示，高压为小电流接地、低压为TN-S系统。小电流接地系统包括中性点不接地、经消弧线圈接地、高阻抗接地等形式。当变电所高压配电装置发生单相接地短路时(图中K1所示)，由于无法构成故障回路，因此单相接地短路电流Id1比较小，远小于运行时的工作电流。不接地相的对地电压会升高，最高为线电压(金属性短路)。但就整个系统而言，相电压和线电压均保持不变，系统还可继续运行。但不接地相对地电压升高会影响到整个系统的绝缘，所以这种情况只能运行一段时间，一般为1-2小时。在此期间需及时排查、消除故障，以免绝缘损坏。
另一方面，通常高压保护接地和变压器中性点功能接地是共用接地装置RB的，故障电流Id1在RB上产生的故障电压Uf，该故障电压经PE线在室内外到处传导，由于室内已作总等电位联结，不会带来危险；而室外路灯电杆一般不设置总等电位联结，该故障电位可能对人带来安全隐患。为解决这个问题，采用TT系统，阻断PE线，切断故障电位传导路径。

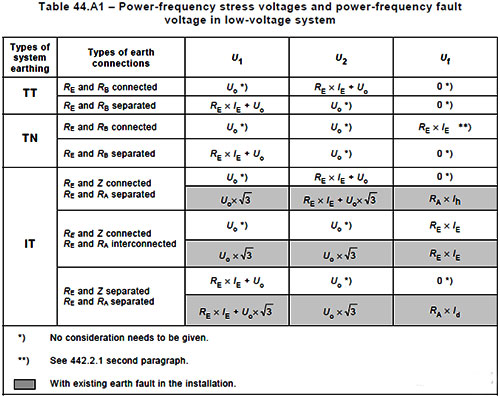

这种做法IEC早有要求，TT系统无论RE与RB是否连接，其Uf均为0。
