概述
开关状态显示器是针对电力开关柜研制开发的一种新型多功能、模拟动态指示的装置。该系列产品采用了多种高新技术，可实现各种功能的组合，以一体化布局装备于开关柜，简化了过去开关柜的面板结构设计，美化了面板布局。
它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。该装置很具有人性化设计，操作简单，观察方便，安装方便、使用寿命长，并能够保障电气设备的安全可靠运行。
主要功能
（1）一次动态模拟
（2）双路温湿度控制
（3）高压带电显示
（4）储能指示

技术参数
供电电源：交直流输入100~240V
LED启辉电压(KV)：母线电压x0.087
闭锁启控电压(KV)：母线电压x0.65
温湿度部分：C型可带一凝一温E可带两温两凝
温度控制范围：温度≤5℃时，启动加热;≥15℃时，停止加热
温度控制精度：±1℃
凝露启控：≥93%RH(也可由用户指定)
工作环境：温度（-20~70℃）；湿度（<95%RH）
触点功率(阻性常开)：AC220V/5A无源
断线报警触点(阻性常开)：AC220V/5A无源
功耗：<10W
耐压：2KV 50Hz 1min
抗震性能：10-50-10Hz 2g 3min
抗干扰：4.4KV/M
安装方式：镶嵌式

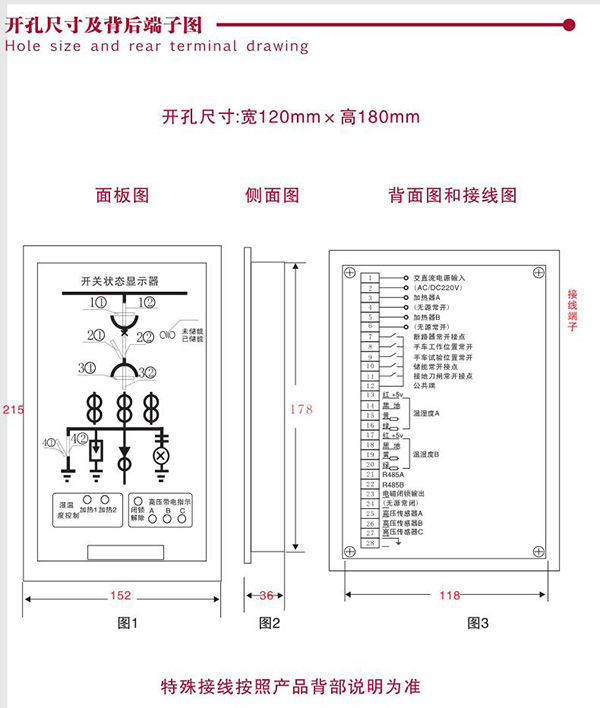

开孔尺寸(mm)：C、E型=高180x宽120
重量(显示器)：0.8Kg
可靠安全性：符合IEC834-1要求
