非标设备电气设计规范（一） 执行标准【合肥仁楷电气】
发布时间：2025-10-21 来源：合肥仁楷智能 浏览次数：17
在写这章节之前，我先声明一下此系列规范的适用范围。电气设计上大类分成两类，一类是电力系统的电气设计，主要是电力的输送和配电，行业成熟度高，而且有那么多设计院和研究院的参与，应该说是标准清晰，规范详实（有点羡慕这个行业的电气工程师）。另一类是非电力系统的电气设计，但是受限于我自身的高度，对于特种行业（比如铁路、轮船、电梯等）我并不了解，我写的规范并一定适用这种特种行业，此规范只适用于非电力系统的机械设备的电气设计。声明说完，开始进入今天的正题：电气设计执行的标准。
首先我们要明白，对于机械设备电气工程师，其工作是在一定的约束条件（规则、规范、标准、客需等）下，通过自己的设计利用各种电气部件（大部分为标准件），实现机械工程师所想要达成的设备功能。如果没有执行标准的约束，那电气设计师设计出来的东西是各式各样，实际上这也是目前的现状。
就拿我这个行业来说，同样一种设备，比如电池的分档分拣设备，每个客户要求各不相同，做出的设备都是专机专用。设备只要满足甲方的要求就好。而甲方的要求大多是设备功能性要求，主要是对机械工程师的约束，对电气工程的约束少之又少。只要这个分拣设备可以满足产能、功能要求，具体你控制柜380V的线用什么颜色、用什么线号管，一般都不做约束。在这种情况下，电气工程师的设计大多来源于既往项目的经验或者历史图纸、程序的修修改改。这就造成了很多电气工程师知其然不知其所以然，很难达到触类旁通的效果。而且很难保证，既往项目的设计是否符合下一个新项目的范围要求。
啰啰嗦嗦那么多，无非就是想告诉大家标准的重要性。事实上，目前电气设计的标准并非缺失，而是缺少行业推动的人去系统的推行这些标准的执行，毕竟行业才那么多年的积淀，总是不能一蹴而就的。

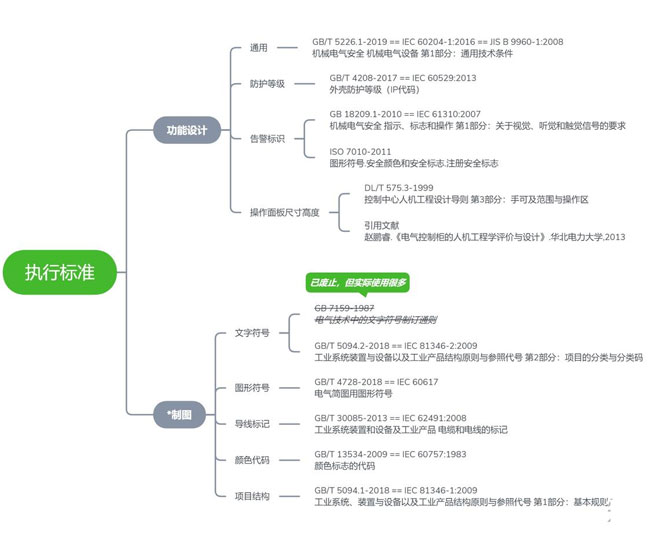

作为电气工程师，电气设计可以参考的标准很多，如下图是我此系列规范所执行的标准。
*关于制图标准，今天只是写出来，内容太多，有精力我单独再开一个系列文章进行阐述。
上图标准中其中最重要的一个标准是《GB/T5226.1 机械电气安全 机械电气设备 第一部分：通用技术条件》，这是针对电气设计的一个通用型标准，几乎涵盖了所有电气设计的角角落落。此标准虽然从19年开始从强制性标准更改为推荐性标准，但是对我们电气设计依然有很强的设计参考意义。我的此系列规范也主要是在此标准上形成的。此外，这个标准等同于国际标准IEC 60204-1，也是CE认证的执行标准，甚至于连自成体系的日本，也有对应的等同标准JIS B9960-1，可以说放之四海而皆准。
各执行标准在以后文章更新引用的地方，我还会详细阐述。
