非标设备电气设计规范（二） 电控柜/箱设计、安装规范
发布时间：2025-10-22 来源：合肥仁楷智能 浏览次数：122.1、放置及安装一般原则
1、易于接近及维修；
2、对于外来影响与操作环境具适当的防护能力；
3、对机器和其附属设备易于操作及维修。
---------上述引自GB/T 5226.1-2019_11.1

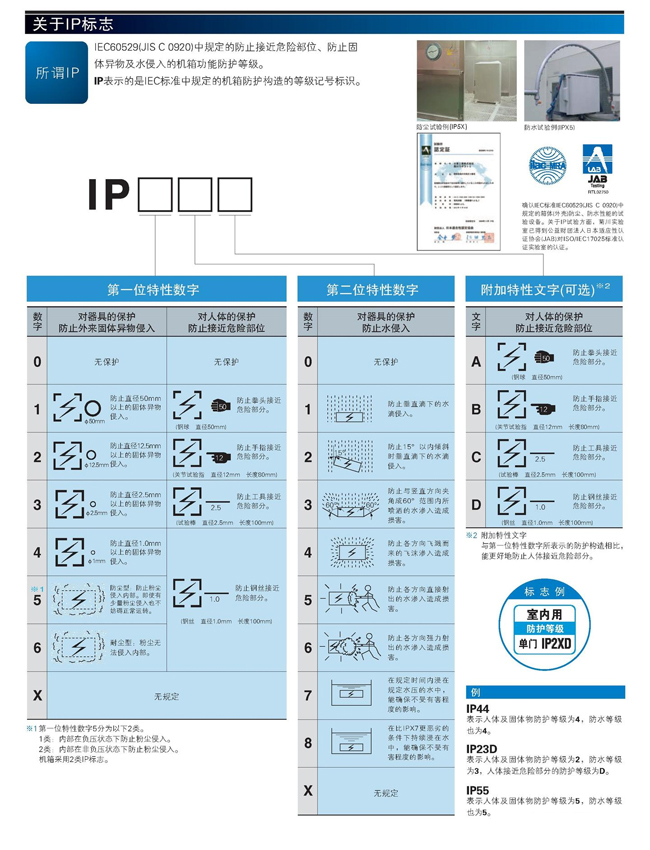

2.2、防护等级
国标GB/T 4208-2017（IEC 60529:2013 IDT）防护等级规定总结如下：
电气箱的防护等级视其所安装使用的环境情况而定：
(1) 用以安装控制机构之电气箱：IP22。
(2) 仅含大型设备,具通风之电气箱：IP10。
(3) 一般工业用电气箱：IP32、IP43或IP54。
(4) 防尘电气箱：IP65。
---------上述引自GB/T 5226.1-2019_11.3
室内柜我一般选IP5X
2.3、门和开孔
1、电气箱使用之结构材料须能承受可能的机械、电气及热应力。
2、建议电气箱门宽不超过0.9m，开启角度至少95°。
3、门、护盖及电气箱等的接合处或隙缝处须能承受用于机器上的液体、蒸气或气体等的化学影响。
4、用以确保电气箱上的门或护盖上供操作或维修用之开口的保护等级的方法，应能：
(1) 牢固地与门、护盖或电气箱附着；
(2) 不因门或护盖的移除或更换而遭破坏，且不伤及原有的保护等级。
5、电气箱上所有的开孔不可破坏原应具有的IP保护等级。
6、用以供电缆线进入的开口须能容易地被重新打开。
7、建议电气箱或可提供一合适开口让凝结的湿气能排出。
8、电气箱上有供安装用的孔，在安装后此孔不可破坏原应具有的IP等级。
---------上述引自GB/T 5226.1-2019_11.4
9、柜内电气安装板宜使用镀锌板，保证其良好的导电性。
10、必要时，根据所需要使用的温度环境，采取适当的措施（如通风、加热）以保证维持正常工作温度所需要的使用条件，例如：继电器、仪表、PLC等正常运行时需要的最低最高温度。
11、大型控制柜应加装吊环或者吊钩。
12、如无特殊要求，柜内应设计照明装置以方便维护。
