非标设备电气设计规范（三） 电源入线及切断装置
发布时间：2025-10-23 来源：合肥仁楷智能 浏览次数：173.1、 电源入线
建议机器电控系统的电源供给为单一电源，如果需要用其他电源供给电气设备的某些部分（如不同工作电压的电子设备等），这些电源宜尽可能组成机械电气设备的一部分器件（如变压器、换能器等）。

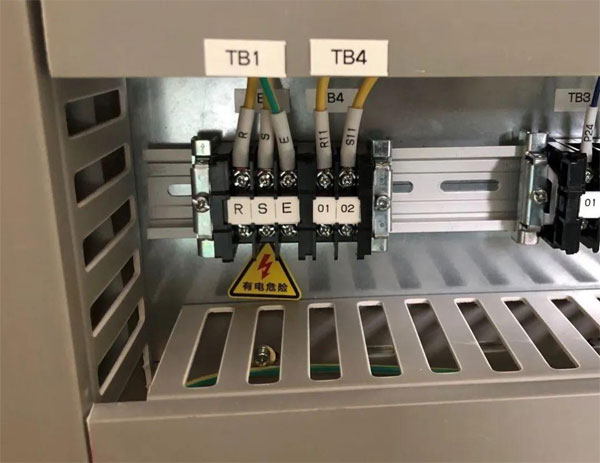

除非使用插头作为电源供给，建议电源入线应直接连至断电装置（主空开）；若实际上不可行，可使用端子台。（使用端子台需要在端子台上做告警标识，如下图）。
若使用中性线，应清楚标示于安装图或电路图中，并以N作为标示符号。
中性线不可与保护性接地电路连接，也不可有PEN配线。
电源入线应清楚标示：(1)单相：L1 / L2；(2)三相：L1 / L2 / L3。
---------上述引自GB/T 5226.1-2019_5.1
3.2 、 接地系统
3.2.1、接地端子
作为PE接线之端子应尽可能靠近电源相线端子。

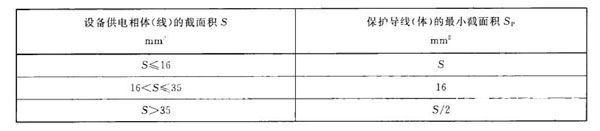

铜PE导线最小线径需求如下表：
---------上述引自GB/T 5226.1-2019_5.1
3.2.2、接地类型
在机械设备中常见的接地类型有两种：保护接地和功能性接地。
保护接地是为了保护人员防止电击，是故障防护的基本措施（GB/T 5226.1-2019_8.1）。
功能性接地的是为了降低：绝缘失效影响机械运行的后果、敏感电气设备受电骚扰而影响机械运行的后果、可能会损坏电气设备的闪电感应电流（GB/T 5226.1-2019_8.1）。常见的功能性接地有：工作接地、屏蔽接地、信号接地、防雷接地、防静电接地。
3.2.3、保护接地要求
保护接地系统由以下部分组成：
(1) PE端子；
(2) 保护导线，包括电路的滑动触点；
(3) 电气设备的外露可导电部分和可导电结构件；
(4) 机械可导电的结构件。
接外部电源的可移动式机器（如堆垛机），须确实做好接地系统。
保护性导体：
(1) 型式、颜色等须符合要求；
(2) 首选铜导线；如果符合要求，电气设备的金属外壳或框架或安装板，已经连接到保护接地系统中，也可以作为保护性导体。
保护接地系统的连续性：
(1) 电气设备及机器的任何裸露可导电部分皆需连接至保护性接地电路。
(2) 无论任何原因移除机器的组件或部分结构，都不可中断原有保护性接地电路的连续性。
(3) 可挠性或刚性金属导管及金属电缆的护套不可作为保护性导体；但此类金属导管及电缆的金属护套皆需连接至保护性接地电路中。
(4) 若电气设备安装在门或盖板上，则保护性接地电路的连续性须能确保。
(5) 保护性接地电路不可包括切换装置，过电流装置(如：开关、保险丝)及电流侦测装置。
(6) 唯一允许中断保护性导体的情况：为特定之测试或量测目的，由受过训练或专业技术人员使用工具方可加以中断。
不须与保护性接地电路连接的组件：
(1) 因太小(＜50 mm×50 mm)以至不会被接触到大面积或无法用手抓住；
(2) 位于不可能接触到带电组件或绝缘失效的地方。
只有在带电导体被中断后才可中断保护性接地电路，也只有在保护性接地电路重新连接后方可连接带电导体。
保护性导体的连接点：.
(1) 具独立的功能且不可作为其它组件的配件；
(2) 标示接地符号。
---------上述引自GB/T 5226.1-2019_8.2
柜内所有需接地的电气部件要单独用接地地线连接到接地体，电气部件间的接地线不得采用跨接的方式连接。

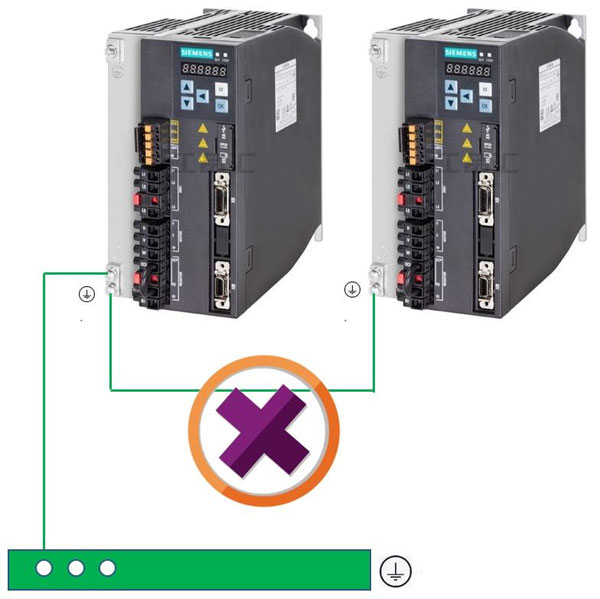

接地错误示范

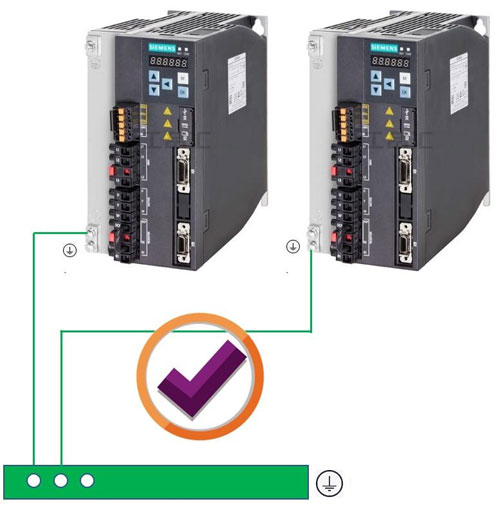

接地正确示范
柜内任意两个金属部件通过螺钉连接时，如果有绝缘层，均应采用相应规格的接地垫圈（带荆棘面）并注意将垫圈齿面接触零件表面，或者破坏绝缘层。

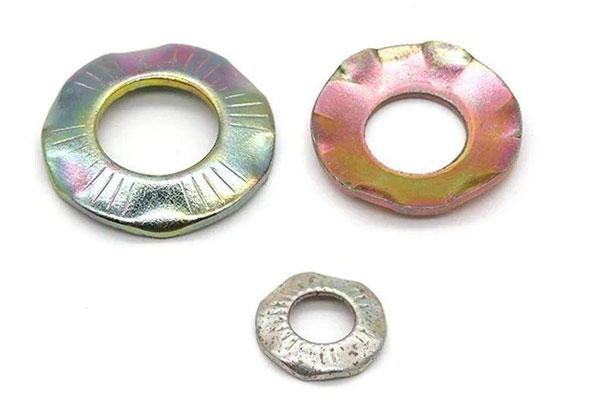

常见接地垫圈
箱体和门之间必须要有接地跨接线，宜采用不低于1.5mm^2紫铜编织线。

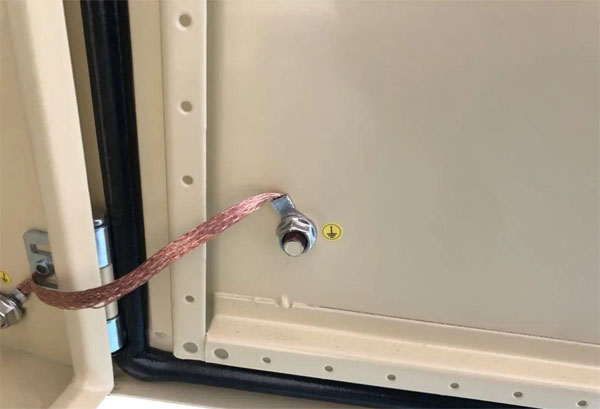

控制柜前门跨接地线
保护接地端子应设置在容易接近，便于接线之处，并且当罩壳或者任何其他可拆卸的部件移动时，其位置仍应保证电气与接地极的连接或者保护导体之间的连接。
3.2.4、接地标识
每一个接地连接点都应有标记或者标签。
对于保护性接地，采用GB-T 5465.2/IEC 60417中5019符号，如下图：

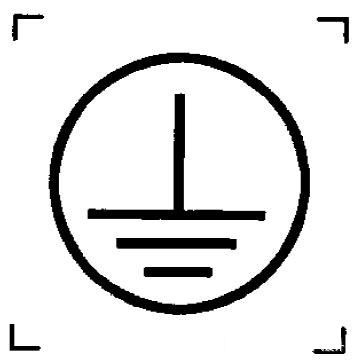

GB-T 5465.2 :5019 保护接地
对于功能性接地，采用GB-T 5465.2/IEC 60417中5018的符号，如下图：

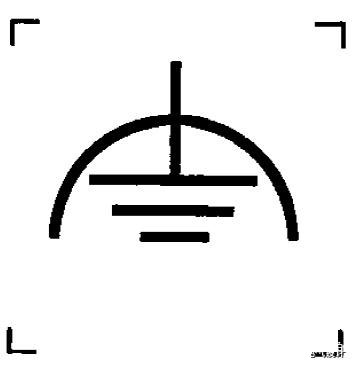

GB-T 5465.2 :5018 功能接地
3 电源断电装置
每一个电源引入端都应配置一个电源断电装置。
电源切断开关应是下列之一：
(1) 符合EN 60947-3的隔离开关；
(2) 符合EN 60947-6-2的控制和保护开关装置；
(3) 符合EN 60947-2的断路器；
(4) 通过软电缆供电的插头/插座组合。
电源切断开关的操作位置（如手柄）应置于电气设备的外壳表面。
电源切断开关的操作装置应易于接近，应安装在维修台面以上0.6m~1.9m间，上限宜1.7m。
下列是不必经过电源切断开关切断的例外电路：
(1) 供维修用的照明电路；
(2) 供维修用工具使用的插头或插座；
(3) 仅供电源失效时自动跳脱之低压保护电路；
(4) 须保有电源以供正常操作之设备；
(5) 互锁控制电路。
上述例外电路宜具备自有切断装置。
上述例外电路应：
(1) 导线颜色应为橙色；
(2) 例外电路和其他电路隔离；
(3) 例外电路的标识采用永久性警告标签。
---------上述引自GB/T 5226.1-2019_5.3
