定制！非标设备电气设计规范（四）触电防护
发布时间：2025-10-24 来源：合肥仁楷智能 浏览次数：13
此章节有用到防护等级要求的相关知识，关于防护等级的标准，我在非标设备电气设计规范（二） 电控柜/箱设计、安装规范 中已经提到，具体要求和标准请移步到我原来那篇文章，这里我就不再赘述了。
4.1、 直接触电防护
当电控设备置于对所有人开放的场所(包含残障人士及儿童)，至少需具备IP4X的触电保护。
电控箱内之带电组件至少需具IP2X的触电保护。
若电控箱上部易于接近(手可以轻易摸到上面)，其触电保护至少需为IP4X。
电控箱需在下列情形之一下才可开启：
（1）专业或受过训练人员使用钥匙或工具；此种情况，位于电控箱门上之带电组件的触电保护至少需为IP1X；电控箱内带电组件的触电保护至少需为IP2X。
（2）电控箱门开启前箱内的带电组件须断电；此种情况下，断电装置切断后，仍带电之组件（如上章节所述的例外电路）其触电保护至少需为IP2X，且需标示 。
（3）不使用钥匙，工具或断电开关直接开启外壳；此种情况下，只在所有带电组件至少具 IP2X触电保护等级下方可成立；若以一阻碍物做此类触电保护，则此阻碍物的移除须使用工具或当阻碍物移除后带电的组件应自动断电。

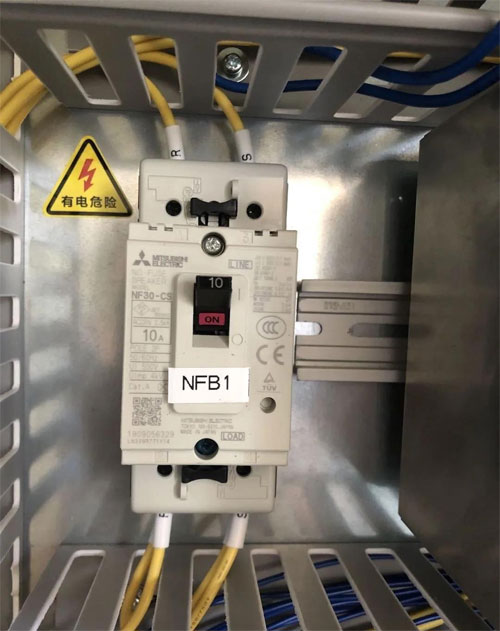

上图为一电控柜主空开，查询手册端头空间尺寸为12.7mm，不满足IP2X防护等级要求，而且在主空开断电的情况下，上端子依然带电。所以无论上述三种情况的任何一种，此空开都应做到IP2X的防护等级要求，应为下图：
以绝缘为保护的带电组件应:
（1）被仅能被破坏才能移除的绝缘物完整包覆；
（2）在正常操作环境下此绝缘物应能承受机械、化学、电气及热等应力；
（3）单一存在之油漆、凡立水（清漆）、亮漆及类似产品通常不适用做为触电保护。
---------上述要求引自GB/T 5226.1-2019_6.2
4.2、 故障防护
故障防护用来预防带电部分与外漏可导电部分之间因绝缘失效时产生的危险情况。
故障防护可采用使用等级II的设备或以双重绝缘保护，亦可采用电气隔离做防护。
对于TN系统，可以使用下列保护装置器件：
（1）过流保护器件
（2）剩余电流保护器件（RCD）和相关过流保护器件。
---------上述要求引自GB/T 5226.1-2019_6.3
此处我要提一下，为什么过流保护器件可以做故障防护的保护器件。当因绝缘失效而导致相电接触到设备外壳等部位，外壳因为有接地的存在，对于TN系统来说，此时的接触相当于相线和地线的短接。瞬间会有近似于短路电流的情况存在，可以使过流保护器件动作，但是前提是要接地可靠。
另外关于TT、TN、IT系统，我会在本系列文章更新完毕后，也给大家进行更新讲解，本章节就不再作过多阐述了。
