用万用表测试晶闸管好坏是一种粗略的方法
发布时间：2025-11-15 来源：合肥仁楷智能 浏览次数：68合肥仁楷智能装备公司小编给大家分享两个晶闸管测试电路，推荐把晶闸管接入电源并带上负载测试，这样测试结果更准确。
晶闸管只有3个电极，晶闸管损坏的表现有：A、K极间短路或断路；G、A极间短路或断路；三个电极间有短路。用万用表判断晶闸管好坏是一种粗略的方法：晶闸管用万用表电阻挡测量各电极，控制极G与阴极K之间为低电阻，G与阳极A之间应为高电阻。双向晶闸管用万用表电阻挡测量各电极，控制极G与T1之间约有数十欧姆，G与T2之间应为高电阻。但这只是粗略判断方法，A、K极若有开路故障，则无法判断其好坏。当G、K极的电阻值极小时，也难判断是否已短路，因此合肥仁楷智能装备公司小编给大家分享两个晶闸管测试电路，推荐把晶闸管接入电源并带上负载测试。
晶闸管测试电路如图1和图2所示。图1的测试电路用于测试中小功率晶闸管，用一个12V的灯泡接在A和正电源之间，K接负电源，电源取5-12V，正电源与G之间接一只几十欧姆的电阻，阻值可根据触发电流来定。晶闸管没有触发信号输入，灯泡不会亮；将A、G短接一下，晶闸管导通，灯泡点亮，把电线断开灯泡仍保持亮，前提是灯泡的工作电流应大于或等于晶闸管的维持电流，只有断开电源，或者用电线将G、K短接一下后灯泡才会熄灭。再次接通电源，灯泡不亮，说明晶闸管基本是好的。
图1 小功率晶闸管测试电路

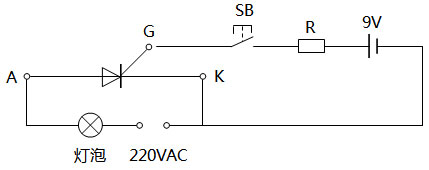

图2的测试电路用于测试大功率晶闸管，测试平板式晶闸管时，要用绝缘木板将其夹紧，测试的触发电流不要小于100mA，否则测试结果不可靠。测试双向晶闸管时，按一下按钮SB，灯泡应发亮，放开SB灯泡不会熄灭。然后将电池反接，重复上述步骤，均应是同一结果，说明被测双向晶闸管是好的，否则测双向晶闸管已损坏。
图2 大功率晶闸管测试电路
