安徽高低压开关柜的功能解析与型号详细对比
发布时间：2025-12-16 来源：合肥仁楷智能 浏览次数：148
高低压开关柜，作为电力系统中的核心设备，发挥着至关重要的作用。它们不仅负责输送电能，还要确保电力系统的安全稳定运行。高低压开关柜的出色能力体现在多个方面：首先，它们能够实时监测电压和电流，一旦发现异常数据，便会迅速自动切断电源，从而有效预防潜在事故；其次，高低压开关柜能够精准地分配电能，根据不同设备的用电需求进行合理分配，确保电力系统的平稳运行；此外，其远程控制功能对于大型电力系统而言尤为实用，不仅提升了运行效率，还进一步保障了用电安全。无论是工厂、商场还是小区的电力系统，都离不开高低压开关柜的守护与支持。
01、开关柜概览
▍ 开关柜的结构与功能
开关柜，作为成套配电装置，集成了按特定线路方案设计的一次设备和二次设备。其核心功能在于对电力线路和设备进行控制与保护。尽管不同类型的开关柜在结构上可能有所不同，但通常都包含母线室、断路器室、二次控制室（仪表室）以及馈线室，这些部分通常由钢板进行隔离，确保安全。此外，开关柜内部还配备了众多关键元器件，如母线、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯以及接地刀等，共同协作，确保电力系统的稳定运行。
▍ 开关柜的分类

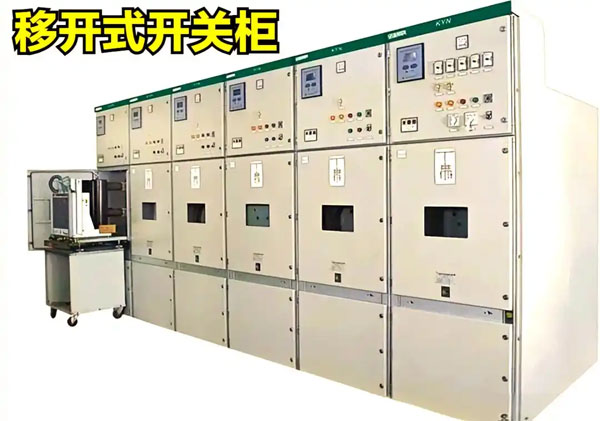

根据断路器的安装方式进行分类，开关柜可分为移开式或手车式。在这种类型的开关柜中，主要电器元件，特别是断路器，是安装在可抽出的手车上的。这种设计具有良好的互换性，从而显著提高了供电的可靠性。常见的手车类型包括隔离手车、计量手车、断路器手车、PT手车、电容器手车以及所用变手车等。

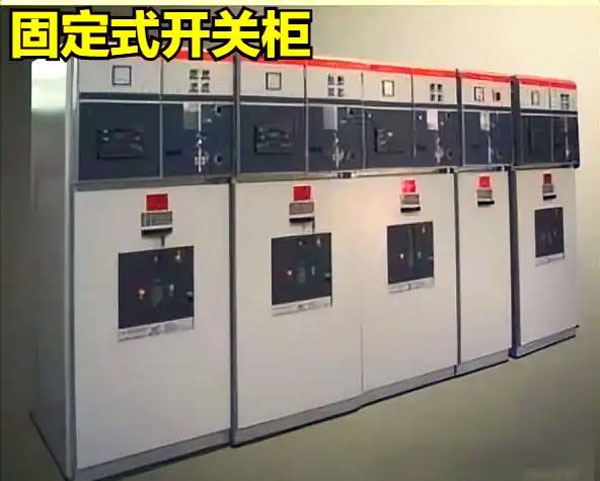

固定式开关柜的特点是柜内所有的电器元件，诸如断路器或负荷开关等，都是采用固定方式安装的。相较于移开式或手车式开关柜，固定式开关柜的结构更为简洁，成本也更为经济实惠。按安装地点分类，开关柜可分为室内型（标记为N）和室外型（标记为W）。按柜体结构分类，可以包括金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜。
02、开关柜型号简介

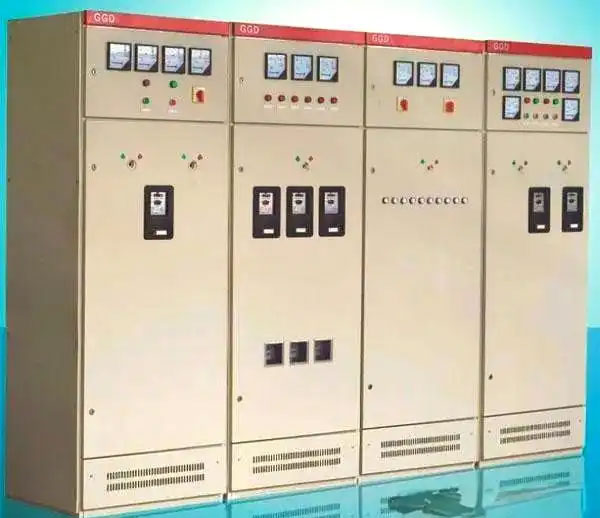

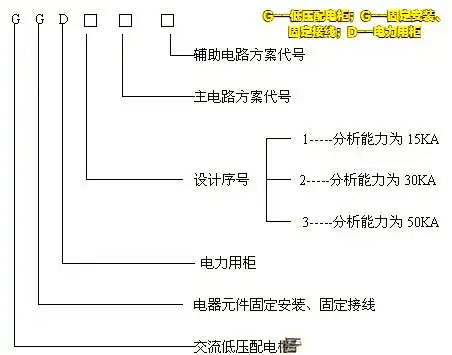

▍ GGD型
GGD型开关柜具备较高的防护等级，常用于电力系统的配电。其设计紧凑，内部元件布局合理，不仅节省了空间，还提高了安全性。GGD型交流低压配电柜专为变电站、发电厂、厂矿企业等电力用户设计，适用于交流50Hz、额定工作电压380V、额定工作电流1000-3150A的配电系统。

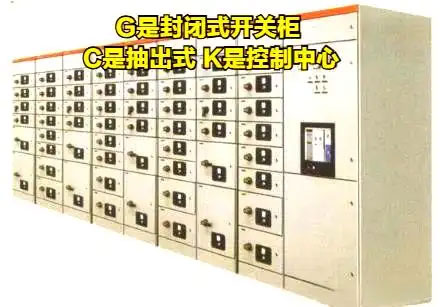

▍ GCK型
GCK型开关柜采用抽屉式结构，使得维护和更换更为便捷。此外，其模块化设计也大大提高了产品的通用性和互换性，可应用于多种场景。

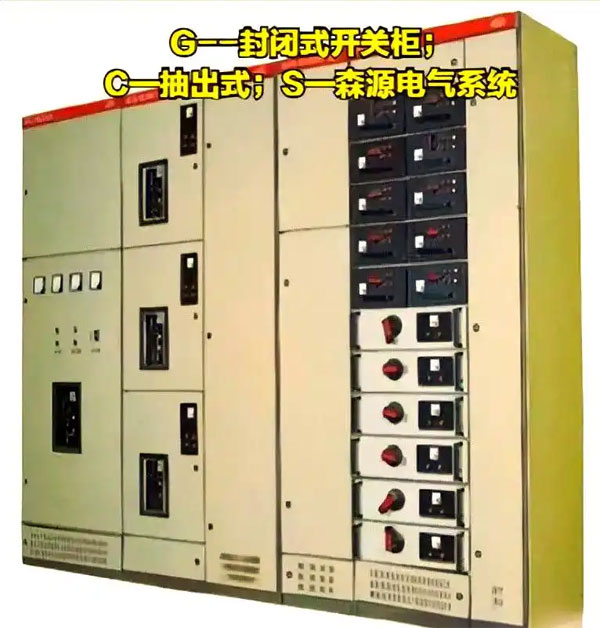

▍ GCS型
GCS型开关柜拥有出色的节能性能，符合环保要求。其独特的抽屉式结构和模块化设计，使得产品既美观又实用。
▍ MNS型
MNS型开关柜广泛应用于电力系统的高压和低压配电，其先进的控制技术和智能化的保护功能为用户提供了稳定可靠的电力保障。
▍ MCS型
MCS型开关柜专注于大型发电和输电系统。其结构设计紧凑，经济高效，适用于恶劣环境下的稳定运行。
03、不同型号开关柜的优缺点
▍ GGD的优缺点
GGD型交流低压开关柜以其合理的结构、便捷的安装维护、出色的防护性能以及高分断能力而闻名。其容量充足，分段能力和动稳定性都相当出色，同时电器方案也具有广泛的适用性，可视为一种理想的换代产品。然而，该开关柜也存在一些不足，如回路数量较少，单元之间无法任意组合，以及占地面积相对较大，无法与计算机进行联络等。
▍ GCK的优缺点
GCK开关柜凭借其卓越的分断能力、良好的动热稳定性、以及先进的结构特点，赢得了广泛的应用。其电气方案灵活多变，通用性和系列性极强，使得各种方案单元能够任意组合，实现高效利用。然而，该开关柜也存在一定的不足，如水平母线位于柜顶，而垂直母线缺乏阻燃型塑料功能板，限制了其与计算机的联络功能。
▍ GCS的优缺点
GCS型低压抽出式开关柜以其卓越的技术性能指标，灵活的电气方案，以及分断、接通能力高和动热稳定性好的特点，成功适应了电力市场的发展需求。其设计遵循安全、经济、合理和可靠的原则，使得组合变得极为便捷，系列性实用性也得以强化。然而，其安装复杂度可能对某些用户构成一定挑战。
▍ MNS的优缺点
MNS系列开关柜设计紧凑，能在有限的空间内容纳众多功能单元。其结构通用性强，灵活的组装方式以25mm为模数，采用C型型材，适应各种结构、防护等级及使用环境。同时，标准模块设计使得保护、操作、转换、控制、调节、指示等标准单元能灵活组合，满足用户的不同需求。然而，该开关柜需要更多的维护技能。
▍ MCS的优缺点
MCS型低压抽出式开关柜，其柜体以C型钢材精心组装，确保了外型的一致性和高精度，同时，抽屉式设计使得各元件互换性极佳。然而，其较高的造价可能对中小型用户构成一定挑战。
