合肥高低压成套配电柜安装质量控制要点，值得收藏学习！
发布时间：2025-12-19 来源：合肥仁楷智能 浏览次数：60
高低压成套配电柜是什么？想必大部分电气人员都不陌生了。但是如果说到高低压成套配电柜安装质量控制的一些要点，可能不少电气人员都是一知半解，甚至还有一些电气人员是一问三不知的。我们都知道高低压配电柜，又称成套开关柜或开关柜。是以开关柜为主体，按一定的主接线要求组装成的其他电气元件组成的成套电气设备。它用于配电系统中，用于接收和分配电能。控制、测量、保护和调整线路。高压成套产品是指交流额定工作电压在3KV-范围内的开关柜，主要有以下品种：-40、5、-24、-12等。低压成套配电柜主要包括以下品种：GCK、MNS、GGD等。那么，高低压成套配电柜安装质量控制要点都有哪些呢？下面本文给大家总结了相关知识点，看完文章希望能给广大电气人员一些参考。

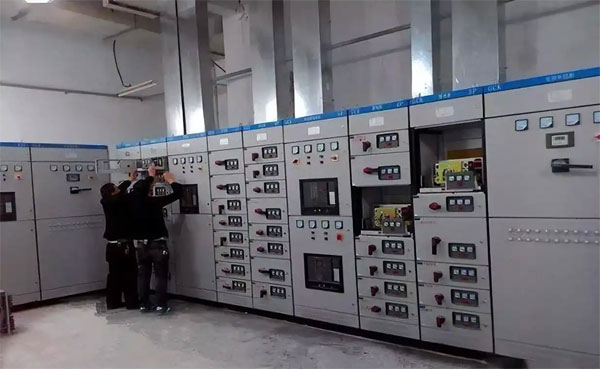

成套配电柜、控制柜、配电箱安装质量控制要点总结
▼
1、柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE)或接零(PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。
2、低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜(屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积Sp不应小于表6.1.2的规定。

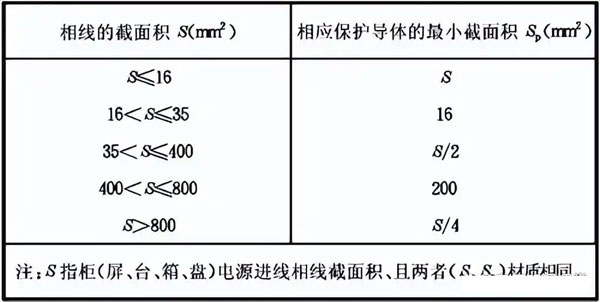

表6．1．2 保护导体的截面积
3、手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

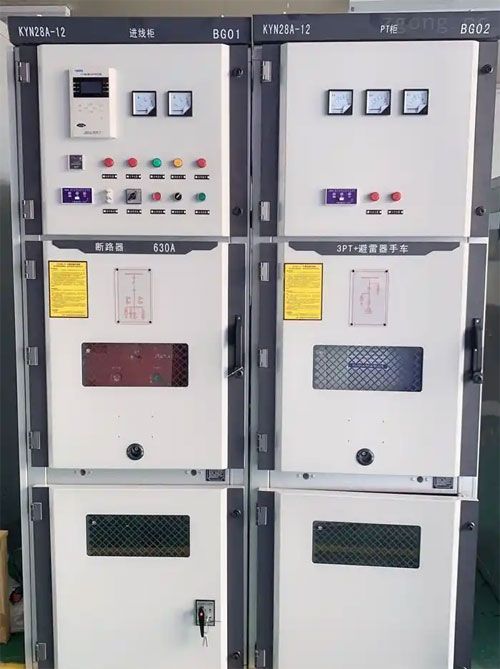

4、高压成套配电柜应符合下列规定：(1）继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；(2)凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
5、低压成套配电柜交接试验，必须符合规定。
6、柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MQ；二次回路必须大于1MQ。
6、柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MQ；二次回路必须大于1MQ。
7、柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10MQ时，用2500V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1~10MQ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。
8、直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间和线对地间绝缘电阻值应大于0.5MQ，直流屏所附蓄电池组的充、放电应符合产品技术文件要求；整流器的控制调整和输出特性试验应符合产品技术文件要求。

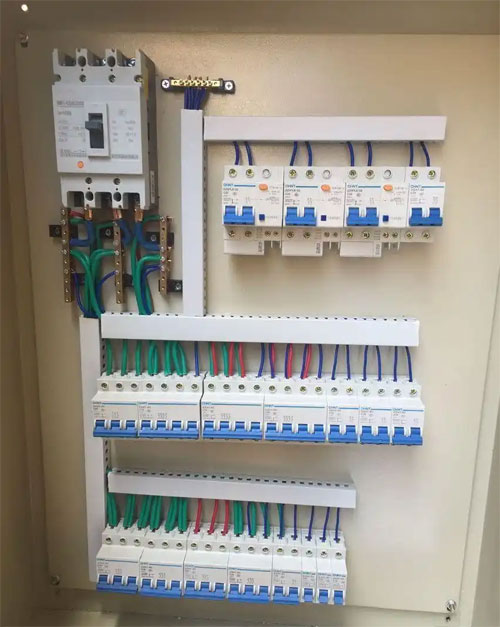

9、照明配电箱（盘）安装应符合下列规定：（1）箱（盘）内配线整齐，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全；
(2）箱(盘)内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。
(3)照明箱(盘）内，分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。
(3)照明箱(盘）内，分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。
