合肥高低压配电柜与配电箱安全技术要求详解
发布时间：2025-12-20 来源：合肥仁楷智能 浏览次数：61

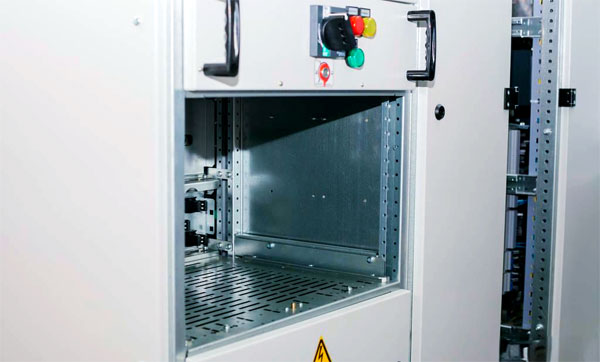

高低压配电柜详解
高低压配电柜，作为电力供电系统中的核心设备，主要负责电能分配、控制、计量以及线缆连接。在电力系统中，高压开关柜通常被供电局和变电所采用，经过变压器降压后，低压侧的电能会引入低压配电柜，再由低压配电柜分配至各个用电设备，如配电盘、控制箱和开关箱。这些设备通过集成开关、断路器、熔断器、按钮、指示灯、仪表和电线等保护器件，实现特定的配电功能。
此外，配电箱也是电力系统中不可或缺的一环。它集成了大量数据参数，并负责构成低压零安电气接线。在配电箱中，开关设备、测量仪表、保护电器和辅助设备被精心组装在封闭或半封闭的金属柜或屏幅上，以实现电路的接通与分断。这种设计使得配电箱在正常运行时，能够通过手动或自动开关灵活地控制电路。
配电箱以其小巧的体积、简便的安装方式，以及独特的技术性能，在电力系统中占据了不可或缺的地位。它们通常被固定在特定的位置，不受场地限制，应用广泛且操作稳定可靠。高效的空间利用率和占地少的特点，使其既实用又环保。
在高低压配电柜和配电箱的安全技术方面，有几个关键要点需牢记。首先，箱体材料一般选用钢板或绝缘板，避免使用木质材料。其次，电箱和开关箱必须安装端正且牢固，不得倒置或歪斜。对于固定式配电箱和开关箱，其下底与地面的垂直距离应控制在3m至5m之间；而移动式分配电箱和开关箱的下底与地面的垂直距离则应保持在6m至5m之间。此外，严禁使用插销连接进入高压配电柜的电源线，以确保安全。同时，电箱之间的距离也不宜过远，分配电箱与开关箱的距离应不超过30m，开关箱与固定式用电设备的水平距离则不宜超过3m。
施工现场的每台用电设备都应配备专用的开关箱，并严格遵循“一机一闸一漏”的原则。
严禁使用同一开关电器直接控制两台或以上用电设备（包括插座）。开关箱内必须安装漏电保护器，其额定漏电动作电流不得超过30mA，漏电动作时间则应控制在1s以内。
为确保安全，所有配电箱的门都必须配备锁具，严禁在配电箱和开关箱内私自挂接或插接其他临时用电设备。
同时，开关箱内也不得放置任何杂物。
配电箱（柜）的外涂层颜色应按照甲方要求进行静电喷塑，确保涂层牢固、颜色均匀，无皱纹、剥落等不良现象。
在距离1米处观察时，应无明显色差和反光，表面平整干净，无凹坑、划痕等损伤。此外，箱（柜）内也不得有杂物灰尘等。
关于配电箱（柜）的机械要求，其箱体应选用厚度不小于5mm的钢板制成，配电柜柜体则应选用厚度不小于0mm的冷轧钢板。钢板箱门和钢板盘面的厚度也必须达到0mm以上，背板厚度则应不小于0mm。导轨必须稳固，配电柜的结构应完整且坚固。同时，非落地式配电箱的背面左下角和右上角还需焊出两个承接耳，采用40*4的扁钢制成，长度为10cm。箱（柜）内部电气元件的接法与装配位置必须合理，进出线预留空洞的数量、大小和形状以及箱（柜）的安装方式等都必须符合国家标准、图集和设计图纸的具体参数要求。此外，预留的进出线开孔或敲落孔还应配备相应的密封件，以确保在进出线装配完毕后能达到三级密封要求。
配电箱（柜）的焊接与螺栓连接均需确保牢固，焊缝应均匀且光洁，无焊皮、焊穿或气孔等瑕疵。螺栓连接时，应配备平、弹簧垫圈，并保证外露丝扣控制在2—5扣之间。箱（柜）内部零件及开孔边缘需保持平整光滑，不得有毛刺或裂口。活动部件如门启闭需灵活，且在开启过程中不得损害涂层或镀层，其开启角度至少应达到90度。门锁应采用暗锁，确保牢固可靠，无晃动现象。门铰链需采用金属镀铬材质，并根据门长尺寸装设适当数量的铰链，以保证足够的承重能力。
此外，配电箱（柜）的门与门、门与壳体之间的缝隙必须保持一致，且缝隙宽度应小于1mm。当缝长大于1米时，其均匀差不得超过5mm。每台配电箱（柜）都应配备金属制铭牌，上面至少包含产品名称、型号、厂家信息、主要技术参数等关键内容。铭牌应固定在面板的显眼位置，既美观又便于查看。箱、柜内还需附有主电路图、系统图、原理图及二次控制图，且电路图中的各项参数必须与实物相符，并经过塑处理，嵌入箱、柜门后的透明板应为2mm厚的阻燃性材料。
所有配电箱（柜）均需在结构上焊接主接地端子，该端子需与接地箱（柜）内的最大接地导线相匹配。
此外，还应在接地端子处标出规范要求的符号。保护接地系统的母线应全长范围内做黄绿色标识，并附上PE字母。箱（柜）上需配备直径不小于6mm的专用接地螺栓，与金属基础连接。箱（柜）的金属板、框架、活动门等导电部件，必须通过铜编制刷锡带与接地端子可靠连接，确保不带电金属部件与接地系统的连续性。
箱（柜）内元器件的选用需严格遵循合同和提供的图纸。
若有必要变动，将提前通知。未在图纸上注明的辅助性器件，应选用合格且取得可证厂家的产品。所有元器件均需满足产品性能要求，并提供相关证明文件，如产地证明、供货商资质等。元器件在箱（柜）内的安装应稳固，无打滑或损坏镀层现象，并配备齐全的防松措施和紧固件。
配电柜的防护等级需达到IP3X，以适应三级污染条件下的运行。
所有箱体钢板和型钢在喷涂前需进行除油、除锈磷化处理。其他金属件应具备防腐能力，否则需采取相应措施。配电箱柜中的绝缘材料必须是自熄性的。配电柜的电气性能需按照相关规范和标准进行检测和实验，并提供有效的报告给甲方监理。设备进场后，还需按照电气装置安装工程电气设备交接实验标准进行交接实验，合格后方可投入使用。其他未提及的电气性能应满足《建筑电气工程质量验收规范》。
铭牌与标识
所有提供的铭牌、指示以及警告标识都必须使用中文进行标注。这些标识的内容必须严格遵守国家的相关规定，同时，其制作材料应具备耐腐蚀和耐磨的特性，确保牢固地固定在设备的显著位置。
技术性能参照
在执行相关技术性能时，应详细参照引用的国家规范和标准，具体参照标准如下表所示。
