推荐阅读_电缆接地线穿过零序电流互感器的原因
发布时间：2026-01-20 来源：合肥仁楷智能 浏览次数：53零序电流互感器与接地线的关系应掌握一个原则：电缆两端端部接地线与电缆金属保护层、大地形成的闭合回路不得与零序电流互感器匝链(穿过)。

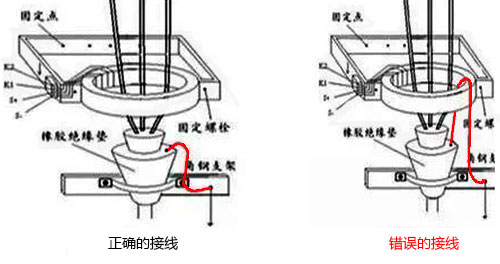

当电缆接地点在零序电流互感器以下时，接地线应直接接地；接地点在零序电流互感器以上时，接地线应穿过零序电流互感器接地。同时，由电缆头至零序电流互感器的一段电缆金属护层和接地线应对地绝缘，对地绝缘电阻值应不低于50kΩ。
以上做法是为了防止电缆接地时的零序电流在零序电流互感器前面泄漏，造成误判断；经电缆金属护层流动的杂散电流由接地线流入大地，也不与零序电流互感器匝链，杂散电流也不会影响正确判断。
总结
1、如果单纯用于电缆接地，电缆的接地线是可以不经过电流互感器，而直接接地的。
2、如果该路出线(进线)设有零序保护，则要求取零序电流信号，该信号源就是这个电流互感器，为了准确测量这个零序电流，就要求被测的电流导体通过这个电流互感器，于是就出现了电缆的接地线通过零序电流互感器的情况。
